Üretimin arkasındaki
teknoloji.
Beş Star kayar otomat, iki Nakamura-Tome WY100V ve ölçüm altyapımızı model bazında inceleyin.
02 — TEZGÂH PARKI
Üretimin arkasındaki teknoloji.Doğru tezgâh.
Doğru operasyon.
Beş Star kayar otomat ve iki Nakamura WY100V ile parçanın ihtiyacına göre yapılandırılan üretim.

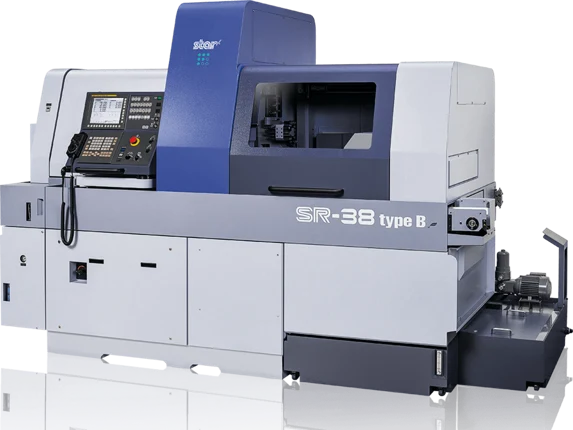

Star SR38 Type B
Çubuktan üretimde tornalama ve tamamlayıcı operasyonlar için kayar otomat altyapısı.
Kayar otomat · 1 adet
- Maks. işleme çapı
- Ø38 mm
- Kafa stroku · kayar mod
- 320 mm
- Kafa stroku · sabit mod
- 95 mm
- Maks. ana iş mili devri
- 7.000 dev/dk
- İşleme hassasiyeti
- 5 µm · 0,005 mm
Star SR32 Type B
Tekrarlı parça üretiminde çubuk malzemeden çok operasyonlu işleme.
Kayar otomat · 3 adet
- Maks. işleme çapı
- Ø32 mm
- Kafa stroku · kayar mod
- 320 mm
- Kafa stroku · sabit mod
- 80 mm
- Maks. ana iş mili devri
- 8.000 dev/dk
- İşleme hassasiyeti
- 5 µm · 0,005 mm
Star SB20
Küçük parçaların çubuktan seri üretimine yönelik kayar otomat.
Kayar otomat · 1 adet
- Maks. işleme çapı
- Ø20 mm
- Kafa stroku
- 205 mm
- Üretim yöntemi
- Çubuktan kayar otomat
- İşleme hassasiyeti
- 5 µm · 0,005 mm
Nakamura-Tome WY100V
Tornalama ve frezeleme operasyonlarını bir araya getiren üretim kabiliyeti.
Mill-turn · 2 adet
- Maks. tornalama çapı
- Ø200 mm · 12 istasyon
- Maks. işleme uzunluğu
- 588 mm
- Standart çubuk kapasitesi
- Ø42 mm
- Ayna ölçüsü
- 6 inç
- Üretim yapısı
- 2 iş mili · 2 taret
- İşleme hassasiyeti
- 5 µm · 0,005 mm
Mitutoyo APEX 574
Teknik resimdeki kritik ölçülerin koordinat ölçüm yöntemiyle kontrolü.
CMM · 2026 · 1 adet
- Ölçüm hacmi · X / Y / Z
- 500 × 700 × 400 mm
- Uzunluk ölçüm hatası · E₀,MPE
- (1,7 + 3L/1000) µm
- 100 mm uzunlukta katalog hatası
- 2,0 µm
- Ölçüm yöntemi
- CNC koordinat ölçümü · temaslı
- Sıcaklık kompanzasyonu
- 16–26 °C
Katalog doğruluğu CRYSTA-Apex V serisine aittir. L, ölçülen uzunluktur (mm). Değerler üreticinin prob ve ortam koşullarına bağlıdır; cihazın güncel kalibrasyon raporu esas alınır.
Üretici teknik kataloğu ↗Insize ölçüm ünitesi
Parçaların ölçü kontrolünü destekleyen optik ölçüm altyapısı.
Ölçüm · 1 adet
- Katalog referansı
- ISD-V250A · görseldeki model
- Ölçüm aralığı · X / Y / Z
- 250 × 150 × 150 mm
- Katalog doğruluğu
- ≤ (2,5 + L/100) µm
- Çözünürlük
- 0,5 µm
- Tekrarlanabilirlik
- 2 µm
- Ölçüm yöntemi
- Manuel optik ölçüm · temassız
Veriler, görseldeki ISD-V250A modelinin kataloğuna aittir. L, ölçülen uzunluktur (mm). Tesis cihazının model etiketi ve kalibrasyon raporuyla eşleşmesi esas alınır.
Üretici teknik kataloğu ↗Değerler, ilgili modelin standart katalog kapasitesidir; opsiyonlar tesis kapasitesine dahil edilmemiştir. Kayar otomatlarda kafa stroku, tek bağlamadaki eksen hareketini belirtir; bitmiş parça uzunluğu geometri ve operasyon planına göre belirlenir. 5 µm işleme hassasiyeti tesis beyanıdır; parçaya ait toleranslar malzeme, geometri, bağlama ve ölçüm planıyla birlikte değerlendirilir.
