Geometrinize uygun
üretim yöntemi.

Kayar otomat, mill-turn ve hassas CNC torna kabiliyetlerimizi inceleyin. Üretim yöntemi teknik resim, malzeme ve adet üzerinden belirlenir.

01 — ÜRETİM KABİLİYETLERİ

Geometrinize uygun üretim yöntemi.

Karmaşık parçalar.
Kontrollü süreçler.

Malzeme, geometri ve adet bilgilerini birlikte değerlendiriyor; parçanız için uygun işleme yaklaşımını belirliyoruz.

Kayar otomat

Çubuktan beslenen, çok operasyonlu parçalar için Star tezgâhlarında seri üretim.

Uzun ve ince geometriler
Tornalama ve canlı takım operasyonları
Tekrarlayan üretim ihtiyaçları

Kayar otomatı inceleyin

Mill-turn

Tornalama ve frezeleme operasyonlarını aynı üretim akışında birleştiren Nakamura altyapısı.

Çok yüzeyli işleme
Ana ve karşı iş mili operasyonları
Karmaşık parça geometrileri

Mill-turn detaylarını inceleyin

Hassas CNC torna

Ölçü, yüzey ve geometrik gereksinimleri teknik resim üzerinden ele alan parça üretimi.

Mil, burç ve bağlantı parçaları
Kanal ve diş operasyonları
Prototip ve seri üretim talepleri

Tornalama detaylarını inceleyin

GEOMETRİDEN OPERASYONA

Teknik resim · İşleme planı · Kontrol

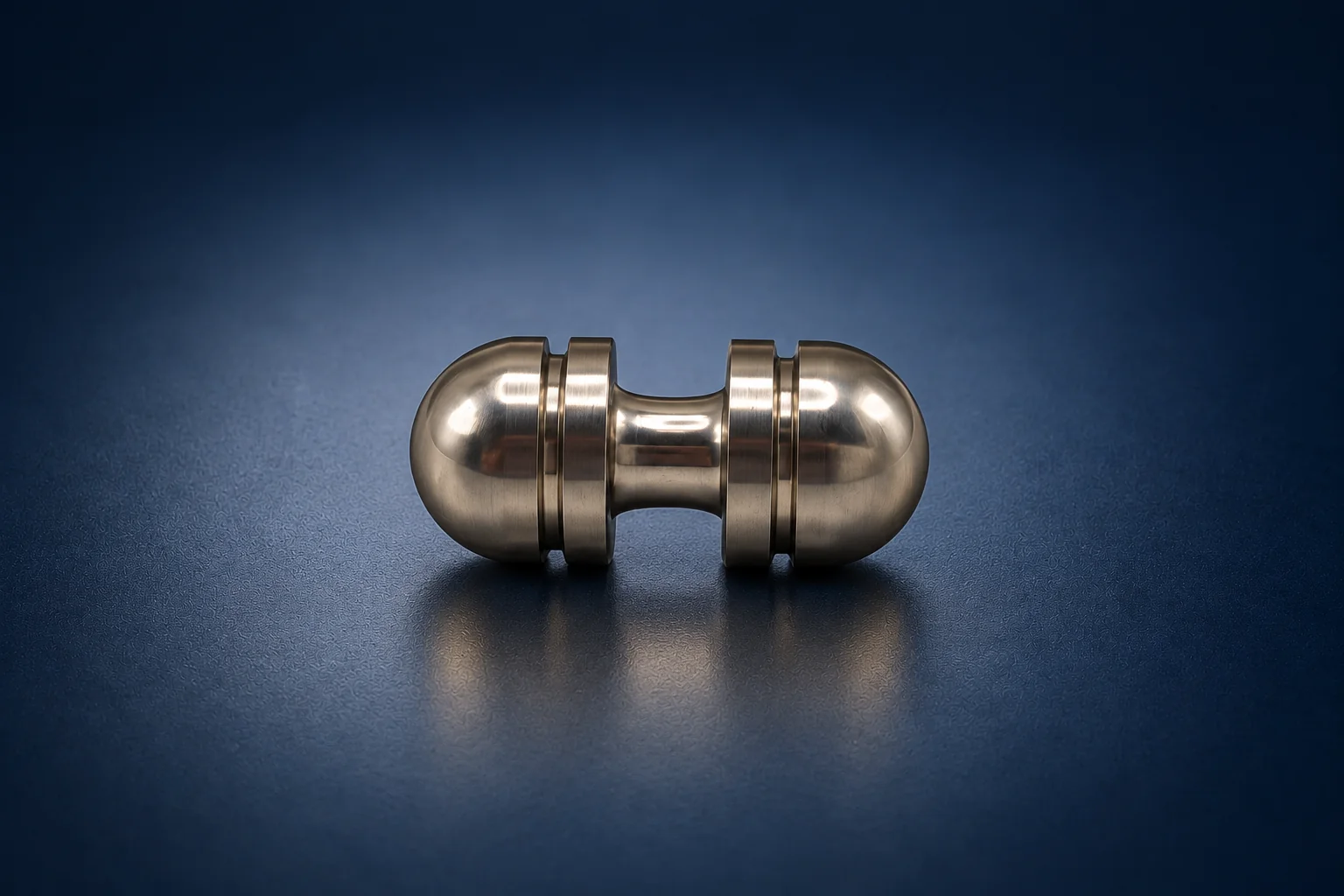

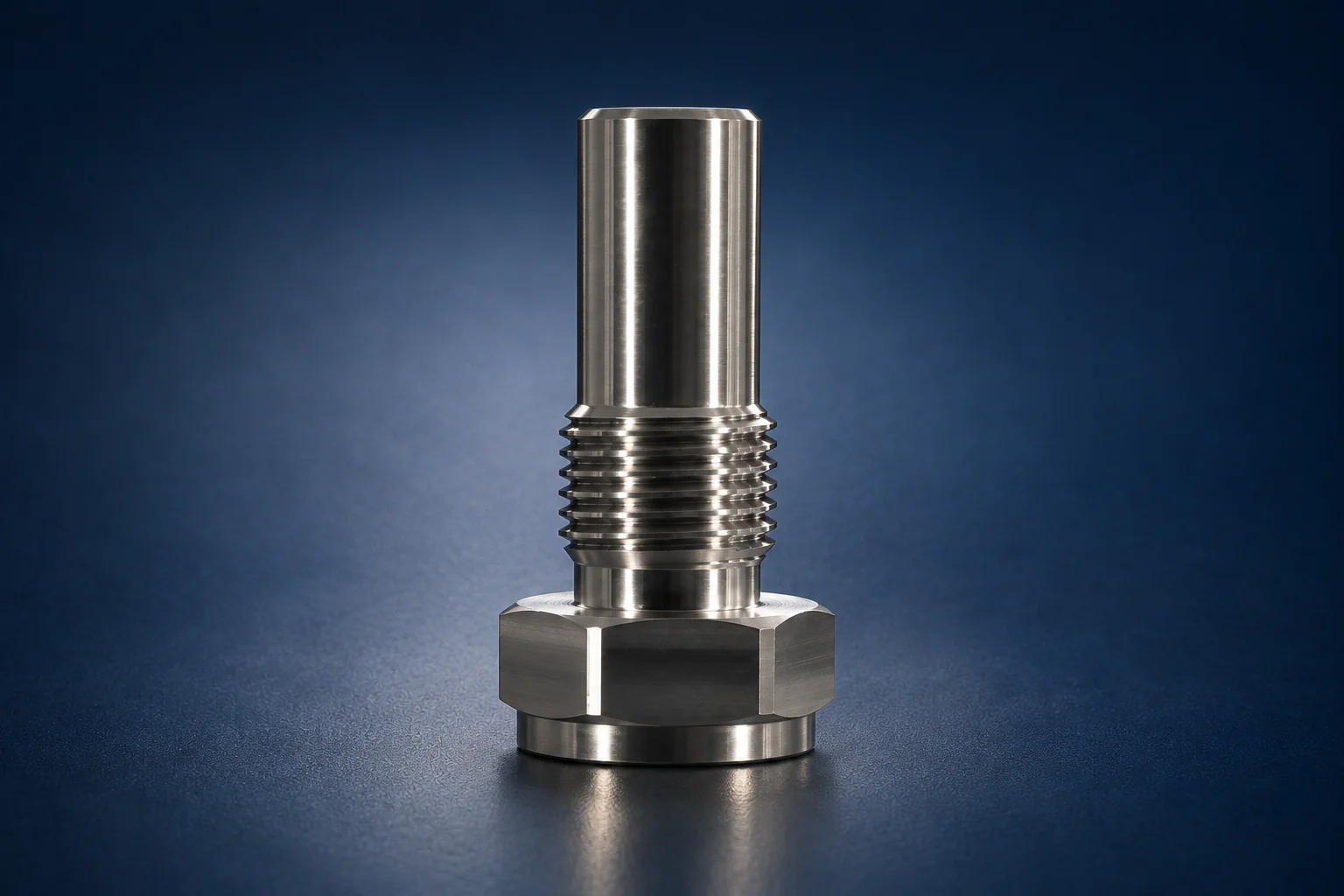

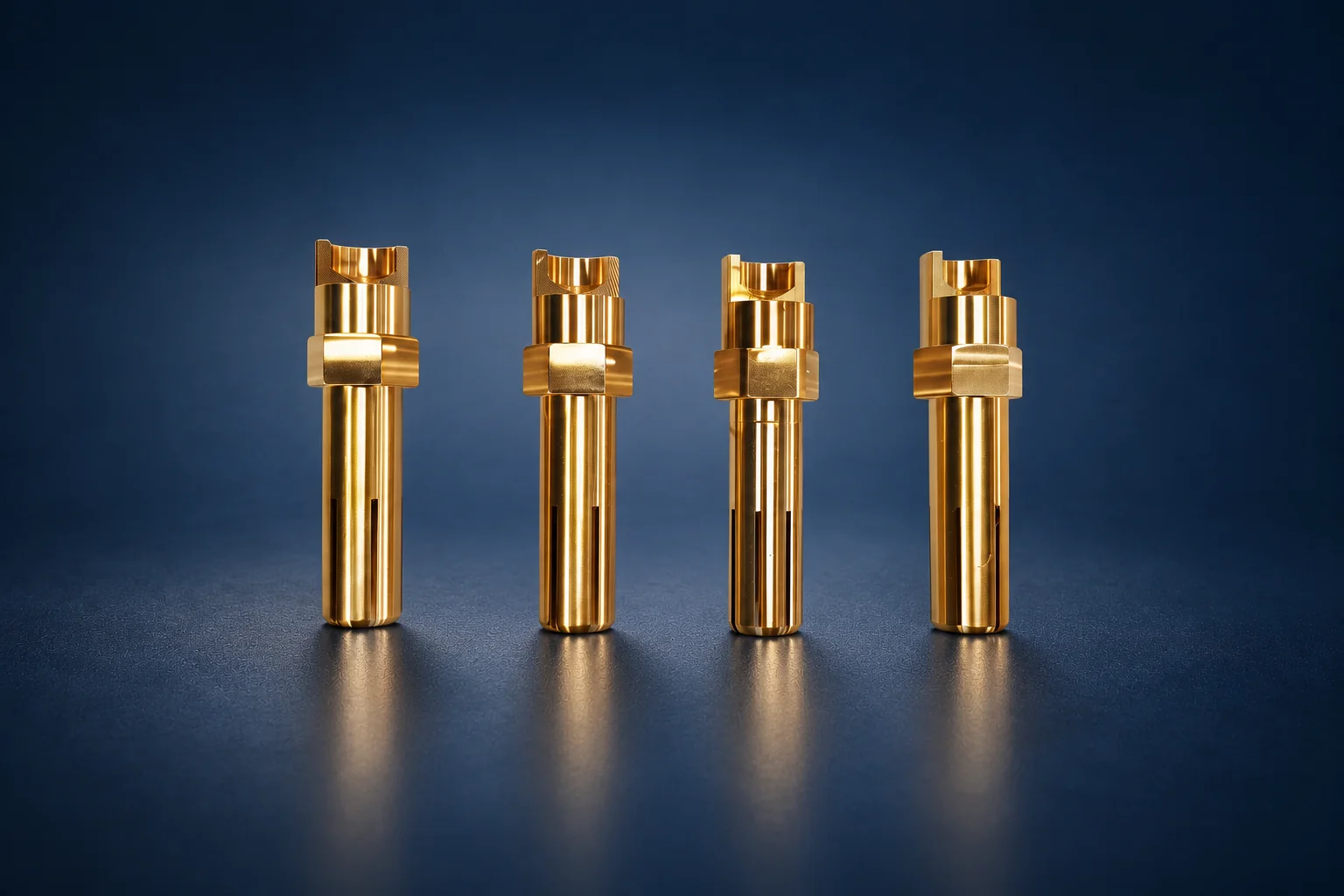

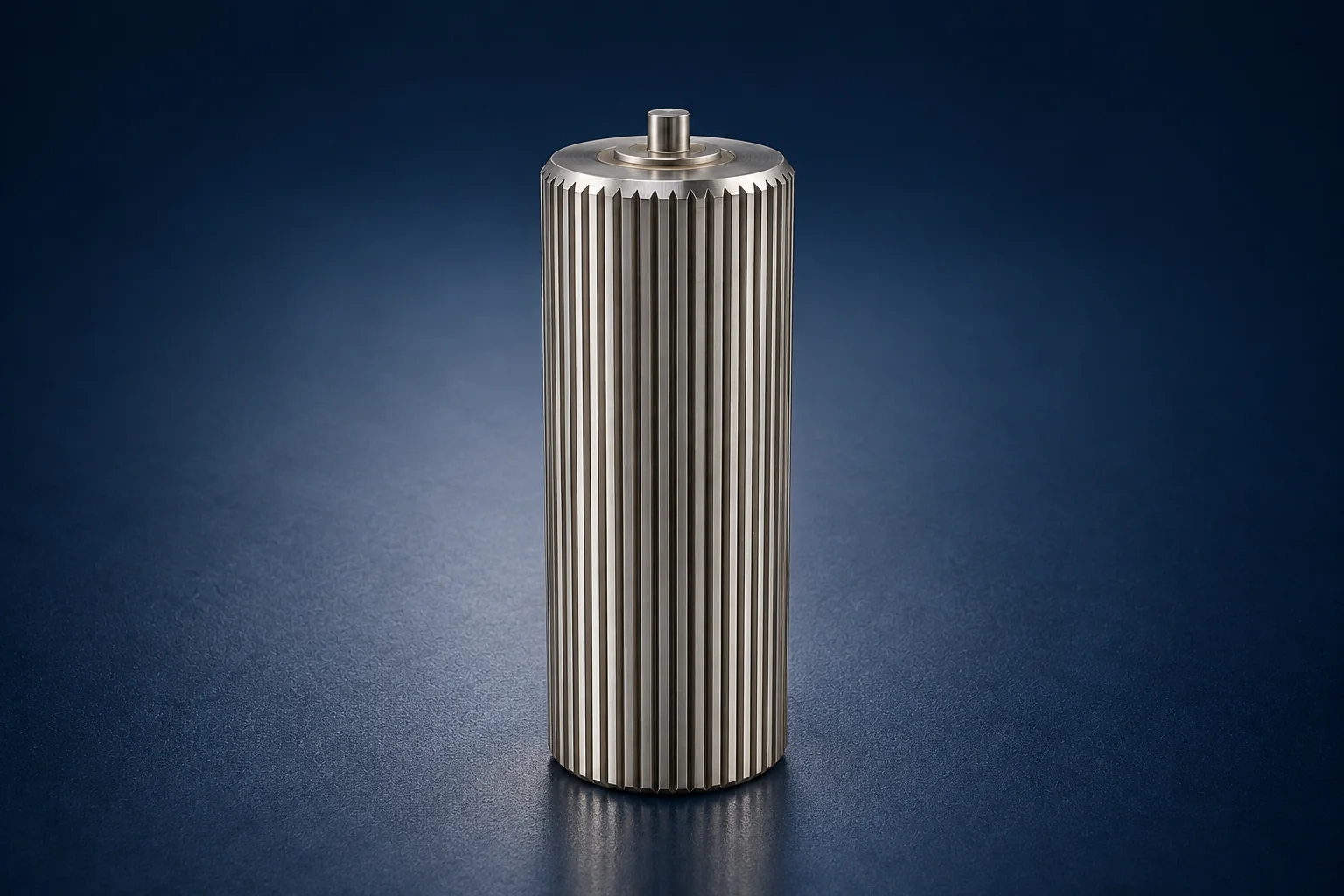

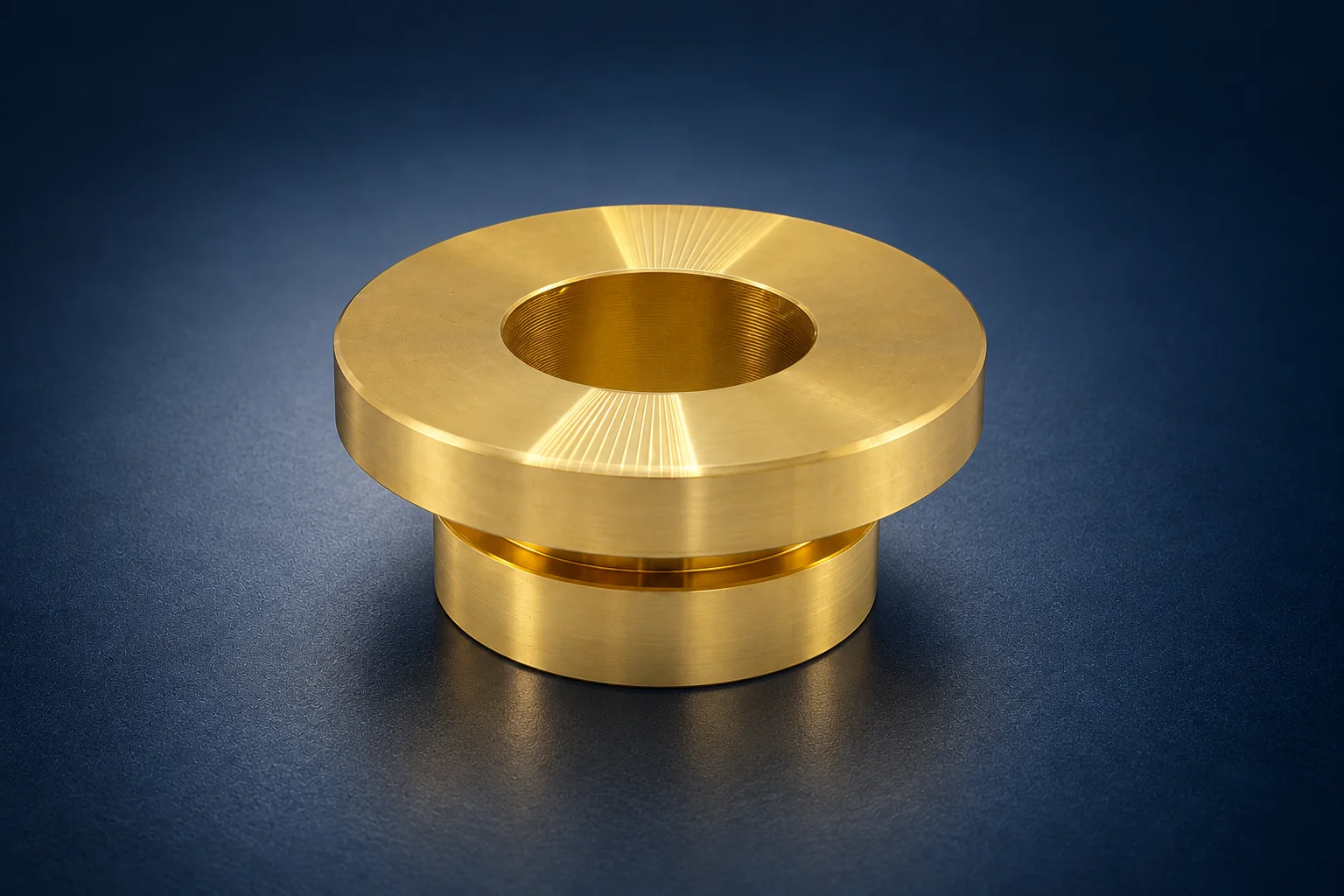

Bir parça.
Birden fazla operasyon.

Bir açılı delik, freze yüzeyi veya arka taraf detayı; takım yaklaşımını, bağlama sırasını ve ölçüm yöntemini değiştirir. Dokuz örnek üzerinden üretim planının nasıl kurulduğunu inceleyin.

Tezgâhlar hangi
işlemleri birleştirebilir?

Operasyonları parçanın geometrisine göre bir araya getiriyoruz. Aşağıdaki kapsam, model kabiliyetlerini ve uygun takım gerektiren işlemleri gösterir; parçaya uygulanacak yöntem teknik resim üzerinden belirlenir.

Tornalama ve form verme

Dış çap ve kademeli çap tornalama
İç çap tornalama ve delik büyütme
Alın tornalama ve boy tamamlama
Konik ve profil tornalama
Dış / iç kanal, segman kanalı ve boşaltma
Pah ve radyüs işleme
Dış / iç diş tornalama
Kesme ve çubuktan ayırma

Mil, burç, pim ve bağlantı parçalarının temel geometrisi.

Delik ve diş operasyonları

Eksenel delik delme
Radyal ve çapraz delik delme
Punta, havşa ve kademeli delik işleme
Raybalama — uygun rayba ile
Kılavuzla iç diş açma
Merkez dışı delik işleme — eksen ve takım erişimine göre
Açılı delik delme — SR38 Type B’nin B ekseniyle

Delik çapı, derinliği ve konumu ölçüm planıyla birlikte ele alınır.

Canlı takımla frezeleme

Anahtar ağzı ve düz yüzey frezeleme
Kanal, slot ve cep frezeleme
Alın ve çevre yüzeylerinde kontur işleme
C ekseniyle açısal konumlandırılmış çok yüzeyli işleme
Y ekseniyle merkez dışı yüzey ve cep işleme
Açılı frezeleme — SR38 Type B’de B ekseni ve uygun takım ile
Freze ile pah ve kenar çapak alma

Kesici çapı, takım boyu ve erişilebilir yüzeyler operasyonu sınırlar.

Transfer ve paralel işleme

Ana iş milinde ön taraf işleme
Karşı iş miline senkron transfer
Arka alın, delik, diş ve canlı takım işlemleri
Ön / arka taraf operasyonlarını örtüştürme
WY100V’de üst / alt taretlerle operasyon dengeleme
Transfer sonrası boy ve referans tamamlama

Transfer sırasında tutma yüzeyi, sıkma kuvveti ve referansların korunması planlanır.

Operasyonların tezgâhlara göre değerlendirilmesi
Operasyon grubu	Star SR32 Type B	Star SR38 Type B	Star SB20	Nakamura WY100V
Tornalama, alın, kanal, diş ve kesme	Uygun takım ile	Uygun takım ile	Uygun takım ile	Uygun takım ile
Eksenel delik, havşa, rayba ve kılavuz	Uygun takım ile	Uygun takım ile	Uygun takım ile	Uygun takım ile
Radyal delik ve canlı takım frezeleme	Canlı takım	Canlı takım	Takım ünitesine bağlı	Canlı takım
Merkez dışı delik / yüzey işleme	Eksen ve tutucuya bağlı	Eksen ve tutucuya bağlı	Varyant ve tutucuya bağlı	Y eksenli taretler
B ekseniyle açılı delik / frezeleme	B ekseni belirtilmedi	B ekseni	B ekseni belirtilmedi	B ekseni belirtilmedi; açılı tutucu ayrıca değerlendirilir
Ana / karşı iş mili ile arka taraf işleme	Karşı iş mili	Karşı iş mili	Varyant ve kurulu donanıma bağlı	İki karşılıklı iş mili
Paralel operasyon planlama	Ön / arka işleme	Ön / arka işleme	Kurulu donanıma bağlı	İki taret / iki iş mili

Özel ünite ve donanımla değerlendirilen işlemler

Diş whirling

Özel döner diş ünitesiyle dış diş geometrilerinin işlenmesi. Star SR32J III üretici seçenekleri arasında yer alır; kurulu ünite doğrulanmadan standart hizmet olarak gösterilmez.

Poligon işleme

Özel poligon ünitesiyle çok köşeli dış geometrilerin oluşturulması. Düz yüzey frezelemeyle aynı yöntem değildir; kontrol fonksiyonu ve takım ünitesi birlikte değerlendirilir.

Helisel / polar / silindirik interpolasyon

Uygun kontrol fonksiyonu, eksen kombinasyonu ve canlı takımla kontur, çevresel kanal veya diş frezeleme gibi işlemler değerlendirilebilir. Yazılım ve kurulu donanım uygunluğu ayrıca kontrol edilir.

Kanal broşlama ve açılı takım

Kanal broşlama ve açılı takım tutucu mevcut donanımımızdadır. İç kanal / kama kanalı broşlama ve açılı delik / frezeleme operasyonları; takım profili, erişim, malzeme ve parça geometrisine göre planlanır. Tutucunun kullanılacağı tezgâh ve yaklaşım açısı parça bazında belirlenir.

Kanal broşlama ve açılı takım tutucu mevcuttur. SB20’nin tam varyantı ile whirling ve poligon üniteleri ayrıca doğrulanmalıdır. Listede bir işlemin bulunması her malzeme, açı, tolerans ve geometri için uygulanabileceği anlamına gelmez. Taşlama, honlama, erozyon, ısıl işlem ve kaplama bu tezgâhların doğrudan operasyon kapsamına dahil edilmemiştir.

Üretici kaynakları: Star SR32J III Type B · Star SR38 Type B · Star SB20R Type G · Nakamura WY100V

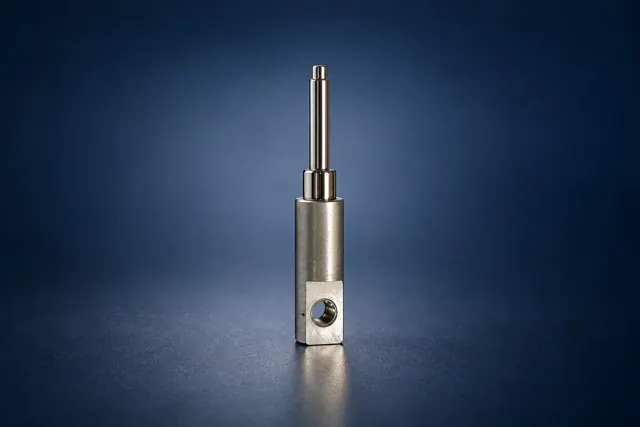

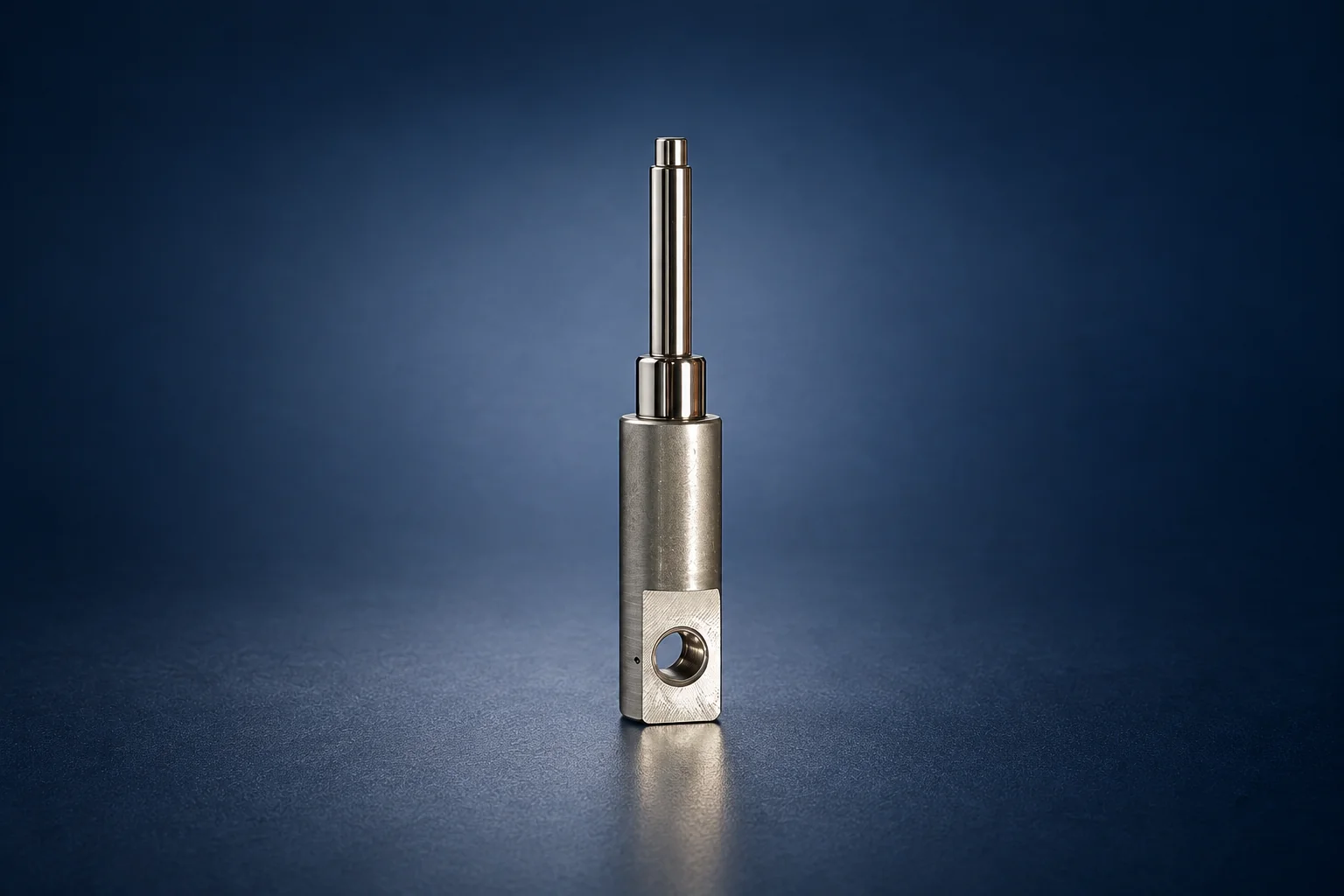

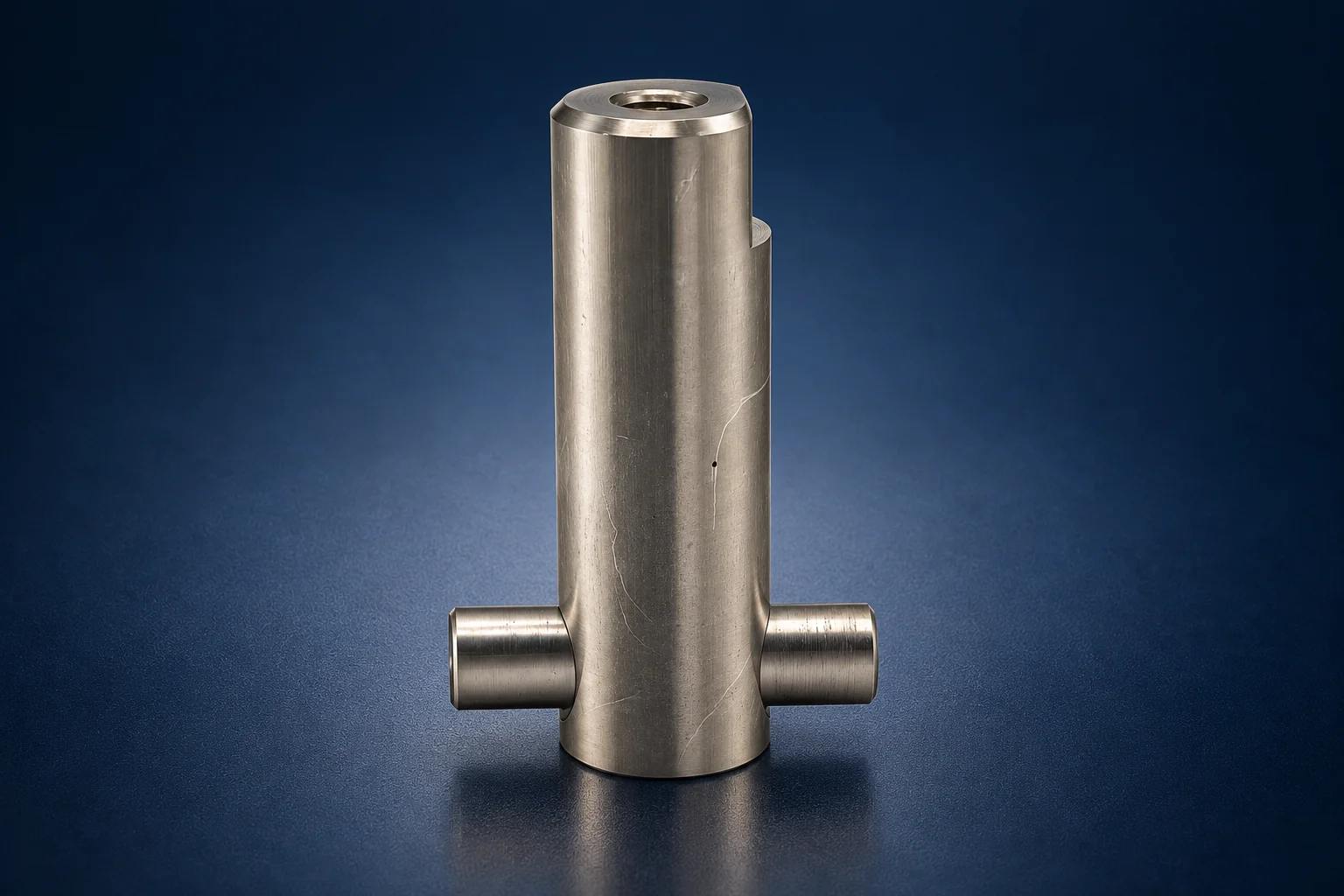

Kademeli ve delikli mil

Tornalama + radyal delik

Kademeli çaplar ve blok üzerindeki delik, tornalama ile delik operasyonunun birlikte değerlendirilmesine örnektir.
